一、簡介：

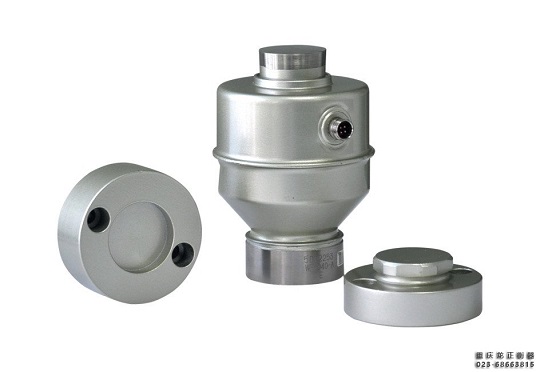

ZSW型-D數字柱式稱重傳感器有多種量程、多種規格可供選擇，詳細見以上列表及圖片示意，支持柯力公司多種通信協議，例如：量程40t、全不銹鋼、取消接線盒、惰性氣體保護、免防塵、E型通信協議。該系列產品為數字稱重傳感器，具有安裝方便、結構緊湊、互換性強、稱量精度高、穩定可靠等優點，有多種量程、多種規格可供選擇。
二、產品用途與組成：
本產品主要應用于汽車衡、軌道衡、料罐秤等各種電子稱重設備。
本產品由數字傳感器、承載壓頭、防塵罩（適用于G型）、包裝箱等部分組成。

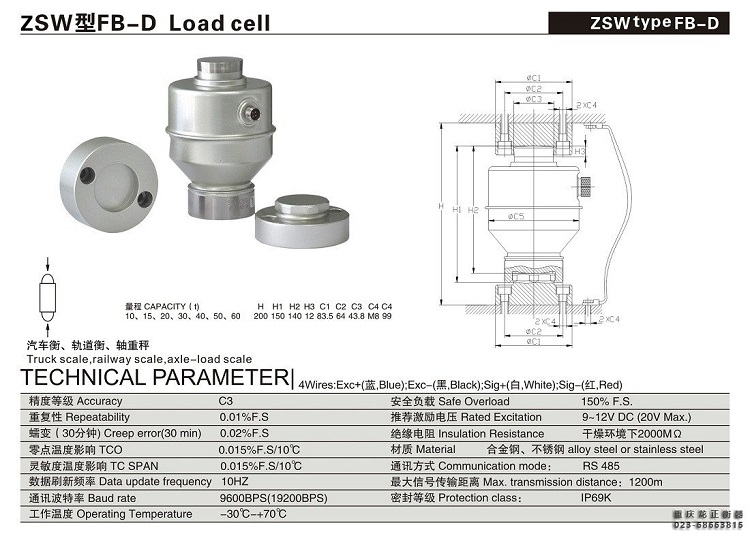

三、主要技術指標：
序號 項目 參數
1 量程 Rated load 20t、30t、40t、50t、60t
2 精度等級 Accuracy Class OIML R60 C3
3 蠕變 Creep 0.015%F.S/30min
4 輸出溫度影響 Temp.effect on output 0.01%F.S/10℃
5 零點溫度影響Temp.effect on zero 0.012%F.S/10℃
6 溫度補償范圍 Compensated temp.range -10℃~+40℃
7 使用溫度范圍 Use temp.range -30℃~+70℃
8 供電電壓 Excitation voltage 7~15V DC
9 通訊波特率 Communication BPS 9600/19200
10 通訊方式Communication Mode RS 485
11 安全過載 Safe load limit 150%
12 極限過載 Lateral load limit 300%
13 防護等級 Protection class IP68/IP69K
14 材質 Construction 合金鋼 +不銹鋼殼體
100%不銹鋼 100%
15 接線方式 Wiring Code 激勵+（VIN）:藍 Blue 激勵-（GND） : 黑 Black
信號+（485-A）：白 White 信號-（485-B）:紅 Red
四、工作原理：
傳感器安裝在汽車衡等電子稱重設備中，當作用力傳遞到傳感器時，傳感器內部的電路電阻發生變化，通過惠斯通電橋產生電壓信號，電壓信號經過A/D轉換為數字信號，內置智能模塊可對數字信號進行線性調整、補償標定等，可方便的連接到儀表或計算機終端，進行高精度稱重檢測。
